| ★ウッドランド・シーニックス社<サブテレイン･システム>各種 |
|
･
|
サブテレイン・システムとは、1998年にアメリカで発売以来、Model Railroader
Readers'Choice Awardsにも輝いた簡単かつ短時間にレイアウト製作をサポートする素材群の総称で、アメリカ国内ではレイアウト製作の新スタンダードとして発売以来非常に高い評価を得ています。 |
|
･
|
サブテレインとは、英語でテレイン（terrain)は地形、サブ（sub)は下のことですので、文字どおり地形の下を意味しています。 |
|
インクライン・スターター（勾配線路台）
|
ライザー（水平線路台）
|
 |

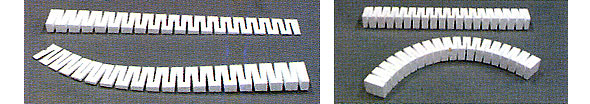

| ＊線路や道路の芯材となるもので、自由に曲げることができ、簡単に正確な％の勾配が作れます。注）写真の様な同一形状のものしか入っていませんので、主にライザーと組み合わせて勾配をつくります。 |
＊レイアウト製作で線路や道路の基盤となる芯材です。自由に曲げる事が出来て、基準となるレベル（水平）面の路盤を簡単に作ることが出来ます。 |
|
インクライン・スターター（勾配線路台）
|
|
品番
|
品名
|
長さ
|
高さ
|
幅
|
入数
|
価格(税別)
|
ライザーとの組み合せ
|
|
|
|
61.0cm
|
1.3cm
|
6.3cm
|
8本入り（同一形状）
|
\800
|
1/2インチライザー |
|
|
|
61.0cm
|
1.9cm
|
6.3cm
|
6本入り（同一形状）
|
\800
|
3/4インチライザー |
|
|
|
61.0cm
|
2.5cm
|
6.3cm
|
4本入り（同一形状）
|
\800
|
1インチライザー |
|
|
ライザー（水平線路台）
|
|
品番
|
品名
|
長さ
|
高さ
|
幅
|
入数
|
価格(税別)
|
|
|
|
61.0cm
|
1.3cm
|
6.3cm
|
4本入り
|
\800
|
|
|
|
61.0cm
|
1.9cm
|
6.3cm
|
4本入り
|
\800
|
|
|
|
61.0cm
|
2.5cm
|
6.3cm
|
4本入り
|
\1,000
|
|
|
|
61.0cm
|
5.1cm
|
6.3cm
|
4本入り
|
\1,100
|
|
|
|
61.0cm
|
10.2cm
|
6.3cm
|
4本入り
|
\1,100
|
|
| ※表示価格は消費税別の標準価格です。 |
|
インクラインセット （勾配線路台セット）
|
|
 |
| ＊インクラインとライザーが組み合わさったような形状で10cm以上の高さが必要な場合やHOゲージに最適です。 |

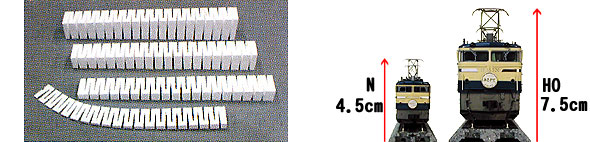

＊立体交差が可能な高さは、道床やパンタグラフの高さを考えて、Nゲージは、最低5cm・HOゲージは、最低10cm必要となります。 |
|
インクライン・セット（勾配線路台セット）
|
|
品番
|
品名
|
長さ
|
高さ〈最高）
|
幅
|
入数
|
価格(税別)
|
組み合わせ全長
|
|
|
|
61.0cm
|
101.6cm
|
6.3cm
|
8組入り
|
\2,000
|
487.7cm
|
|
|
|
61.0cm
|
114.7cm
|
6.3cm
|
6組入り
|
\2,000
|
365.8cm
|
|
|
|
61.0cm
|
101.6cm
|
6.3cm
|
4組入り
|
\1,500
|
243.8cm
|
|
| ※表示価格は消費税(5%)込みの標準価格です。 |
|
品番
|
1段目
|
2段目
|
3段目
|
4段目
|
5段目
|
6段目
|
7段目
|
8段目
|
|
|
1.3cm
|
2.5cm
|
3.8cm
|
5.1cm
|
6.4cm
|
7.6cm
|
8.9cm
|
10.2cm
|
|
|
1.9cm
|
3.8cm
|
5.7cm
|
7.6cm
|
9.5cm
|
11.4cm
|
|
|
|
|
2.5cm
|
5.1cm
|
7.6cm
|
10.2cm
|
|
|
|
|
|
対応する長さ
|
61.0cm
|
121.9cm
|
182.9cm
|
243.8cm
|
304.8cm
|
365.8cm
|
426.7cm
|
487.7cm
|
|
| ＊インクライン・スターターの使用例 |
|
|
＊一例ですが、Nゲージで3%勾配の立体交差を作る場合は、3%インクラインを3本、3/4インチライザーを3本、これを昇り降りで、2組使用します。購入する際は、最低(ST1415)3%勾配インクライン6本入りが1つと、(ST1414)3/4インチライザー4本入りが2つ必要となります。 |
| ＊N/HOのユニトラック線路とサブテレインの対応長は、矢印をクリックしてください。 |
 |
 |
・用途にもよりますが、Nゲージは、4%勾配使用し、HOゲージの場合は、スムーズに走行させる為に、2%か3%の勾配を使用することをおすすめします。 |
 |
|

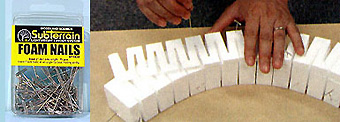

| 釘は、仮設置やホットボンド(グルーガン)等で固定する為の仮止めに使用します。釘の打ち込みは、インクライン等を重ねる為に、真上から打ち込まず側面から斜めにうちこみます。 |
 |
|

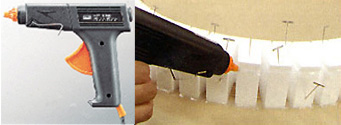

| ホットボンドは、ピストル形の電気ヒーターで、丸い棒状の接着剤を加熱・液化して接着します。、接着するとすぐに固まり作業効率が良い為、サブテレインで、レイアウト製作をする際は、たいへん重宝されています。(こちらの商品は、ホビーセンターカトー店頭や通信販売にて取り扱っております。他にはホームセンターなどでも取り扱っております。) |
| ※入荷数に限りがございますので、品切の際はご容赦ください。 |
| ※詳しくは、ホビーセンターカトー通信販売係までお問合せ下さい。 |
|
